浅谈非标齿条应用特点及范围

来源:http://www.fmclct.cn 发布日期: 2019.09.19

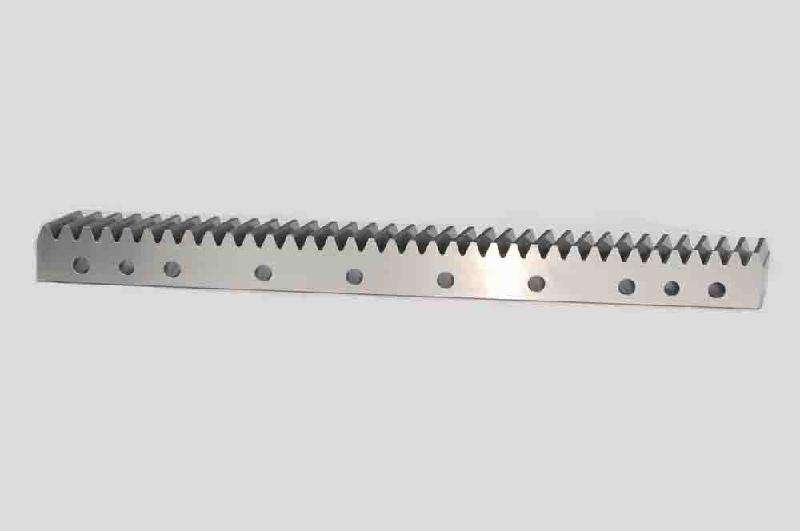

  非标齿条分别与直齿圆柱齿轮和斜齿圆柱齿轮配对使用;齿条的齿廓为直线而非渐开线(对齿面而言则为平面),相当于分度圆半径为无穷大圆柱齿轮。齿轮齿条机构是由齿轮和齿条构成的。那么非标齿条有哪些特点,可以应用在哪些领域?

齿条厂家

  非标齿条的主要特点:

  1、由于齿条齿廓为直线,所以齿廓上各点具有相同的压力角,且等于齿廓的倾斜角,此角称为齿形角,标准值为20°。

  2、与齿顶线平行的任一条直线上具有相同的齿距和模数。

  3、与齿顶线平行且齿厚等于齿槽宽的直线称为分度线(中线),它是计算齿条尺寸的基准线。

  非标齿条齿轮传动的应用范围:

  1、适用于快速、精准的定位机构

  2、适用于重负荷、高精度、高刚性、高速度和长行程的CNC机床、加工中心、切割机械、焊接机械等

  3、适用于工厂自动化快速移栽机械、工业机器人手臂抓取机构等
