螺旋齿轮、锥齿轮、直齿轮及蜗轮齿轮的不同

网站:http://www.fmclct.cn/ 编辑:峰茂厂家 发布日期: 2020.06.24 11:37

1、螺旋齿轮

斜齿轮上的齿与齿轮表面成一定角度切割。当两个齿开始接合时,接触是逐渐的从齿的一端开始并在齿轮旋转到完全接合时保持接触。
由于齿相互作用的原因,斜齿轮与正齿轮相比工作更平稳和安静。
典型的螺旋角范围约为15-30度。推力载荷直接随着螺旋角的切线的大小而变化。
螺旋齿轮是变速器中最常用的齿轮。
它们还产生大量推力,并使用轴承来帮助支撑推力负载。斜齿轮可用来将旋转角度调整90度。当安装在垂直轴上时。它的正常传动比范围是3:2到10:1。

2、直齿轮

最常见的齿轮是直齿圆柱齿轮,用于大齿轮减速等。直齿轮上的齿是直的,并在不同的轴上平行安装。
因为齿轮啮合和碰撞,每一次撞击都会产生巨大的噪音并引起振动,这就是为什么在汽车等机械上不使用直齿圆柱齿轮的原因。
一个正常的齿轮比范围为1:1至6:1。
直齿圆柱齿轮常用于洗衣机、螺丝刀、发条闹钟和其他设备。

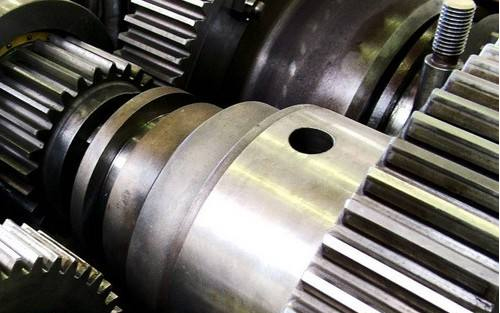

直齿轮

3、蜗轮齿轮

蜗轮齿轮用于大型齿轮减速。传动比范围为5:1至300:1是典型的。设置的目的是让蜗杆能够转动齿轮,但齿轮不能转动蜗杆。蜗杆的角度较浅,因此齿轮由于两者之间的摩擦而保持在适当位置。
该传动装置适用于传送带系统,其中锁定功能可用作制动器或紧急停止装置。

4、锥齿轮

锥齿轮用于改变轴的旋转方向。锥齿轮有直齿,螺旋或准双曲面形状的齿。
直齿与正齿轮有相似的特性,啮合时也有很大的影响。
与正齿轮类似,直齿锥齿轮的正常传动比范围是3:2至5:1。
螺旋齿的操作与斜齿轮相同。与直齿相比,它们产生较少的振动和噪音。
螺旋斜面的右侧是齿的外半部分,倾斜于从轴平面顺时针方向行进。
螺旋斜角的左手按逆时针方向行进。正常齿轮比范围是3:2到4:1。
准双曲面齿轮是一种螺旋齿轮,其形状是旋转双曲面而不是圆锥形。
准双曲面齿轮将小齿轮置于齿圈或冠轮上。这允许小齿轮的直径更大并且提供更多的接触面积。
小齿轮和齿轮通常总是相反的,小齿轮的螺旋角通常大于齿轮的角度。
准双曲面齿轮由于其较大的传动比而被用于动力传动系统。正常齿轮比范围是10:1至200:1。
关于螺旋齿轮、锥齿轮、直齿轮及蜗轮齿轮的不同,如有更多疑问或相关加工需求,可向峰茂厂家免费咨询。
