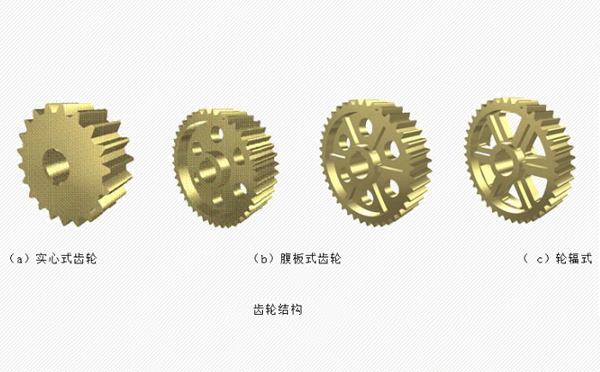

实心式、腹板式齿轮及轮辐式齿轮结构：
1、如齿轮顶圆直径d<=160mm时，可做成实心结构的齿轮。
2、如齿轮顶圆直径d<500mm时，可做成腹板结构的齿轮。
腹板上开孔的数目按结构尺寸大刁、及需要而定。齿顶圆直径d>300二的铸造圆锥齿轮，可做成带加强肋的腹板式结构，加强肋的厚度C1约等于0.8C，其他结构尺寸与腹板式相同。
腹板式齿轮结构非常少见，只在部分特殊机型进行使用。在某些大型齿轮传动系统中也会对其进行运用。
腹板式是为了减轻大型齿轮的重量，从
齿轮两端面上挖掉部分材料，在两面形成圆环形的坑。
3、当齿顶直径400m<d<100mm时，为了减轻其质量,可做成轮辐截面为”十”字形的轮辐式结构的齿轮，一般做成铸件、锻件。
实心式、腹板式齿轮及轮辐式齿轮结构选用原则:
1、内孔与外圆的距离较小时，采用实心式；
2、内孔与外圆的距离中等时，采用腹板式；
3、内孔与外圆的距离较大时，采用轮辐式。
通常情况下，机械设计手册上都有具体尺寸范围，最好参照手册来选择。以上说明如有不清楚的地方或相关需求，都可向峰茂
齿轮厂家免费咨询。
