齿轮参数图解及尺寸

网站:admin 编辑:峰茂厂家 发布日期: 2020-05-29
齿轮参数图解及尺寸相关说明如下,供参考了解。
一、压力角:
1、压力角:渐开线上任一点法向压力的方向线(即渐开线在该点的法线)和该点速度方向之间的夹角称为该点的压力角。
压力角
2、下面左图中,ak即为渐开线上K点的压力角。由图可知:cosak=ON/OK=rb/Rk。
3、下面右图中,压力角是半径线与齿形的切线间的夹角,a为压力角,因为a‘=a,所以α‘也是压力角。
4、通常所说的齿轮压力角指的是分度圆上的压力角,以a表示,并规定分度圆上的压力角的标准值,称为标准压力角,我国取a=20°。
各点的压力角
5、渐开线上各点压力角不等。基圆上压力角为零,齿顶圆上压力角最大。
齿轮基本参数图解
二、端面:垂直于齿轮轴线的平面。
三、法面:垂直于轮齿齿线的平面。
四、齿线:齿面和分度圆柱面的交线。
五、基圆:形成渐开线的发生线在其上作纯滚动的圆。
六、齿宽b:轮齿沿轴向的尺寸。
七、基准齿条:依其标准齿轮规格所切削出来的齿条。
八、节圆:两齿轮连心线上咬合接触点各齿轮上留下轨迹。
九、节径:节圆直径。
十、分度圆:在齿顶圆和齿根圆之间,规定一直径为d的圆,作为计算齿轮各部分尺寸的基准。
分度圆的大小是由齿距和齿数决定的。
分度圆周长 dπ=mz,d= pz/π。

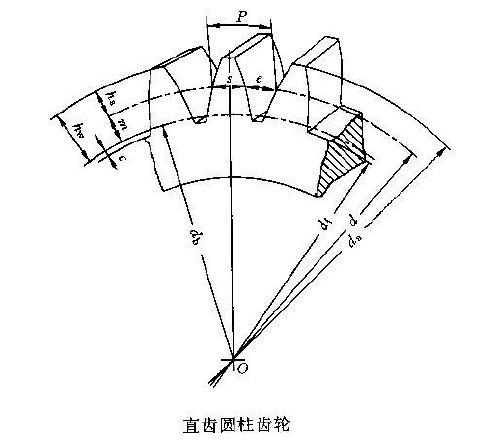

齿轮基本参数
十一、齿距:相邻两齿同侧齿廓间的分度圆弧长,用p表示。
十二、模数:齿距P与π的比值,用m表示。
十三、齿根高:由分度圆到齿根圆的径向高度,用hf表示。
十四、齿顶高:由分度圆到齿顶圆的径向高度,用ha表示。
十五、全齿高:由齿顶圆到齿根圆的径向高度,用h表示。
十六、顶隙:两齿轮装配后,两啮合齿沿径向留下的空隙距离,用C表示。

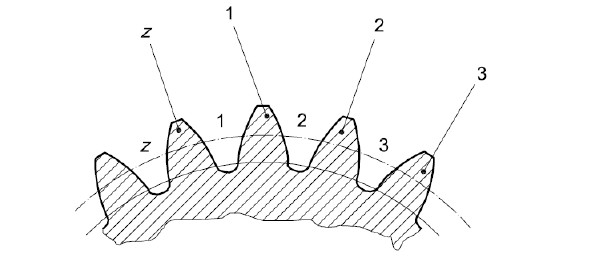

十七、齿数:从基准面看下去,若顺时针测量,则齿或槽定义齿槽号为1,2..,Z为总齿数。
齿数

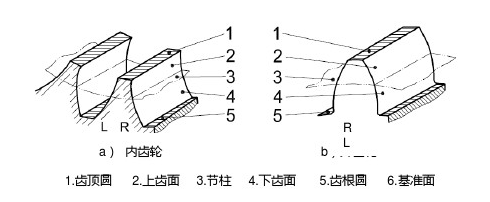

十八、齿面:
2种判断—个齿面是左面还是右面的方法分别如下,对于一个齿面,不管用哪种方法,结果都是一样的:
齿面
1、站在齿轮外面,看齿,左手即为左齿面,右手则为右齿面。
2、站在齿轮中心,看齿槽,左手即为左齿面,右手则为右齿面。
十九、法面模数:斜齿轮法面齿形的模数。法面模数(法面压力角,等)用于齿轮制造、强度校核。
二十、端面模数:斜齿轮端面齿形的模数。端面模数(端面压力角,等)用于结构尺寸计算。
1、对于直齿轮,端面模数 mt 和 法面模数mn的的换算公式如下:
直齿轮法面模数和端面模数换算公式
2、对于斜齿轮,端面模数 mt 和 法面模数mn的的换算公式如下:
斜齿轮法面模数和端面模数换算公式
(β:螺旋角)
