  • 精密V型直齿条导轨

精密V型直齿条导轨

品牌:峰茂
品名:精密V型直齿条导轨
齿形:直齿
精度等级:DIN7e25(JIS3级)
材质:42Cr(SCM420)
型号:详细请咨询客服
全国热线

13546968789


一、 滚轮齿条介绍

1,零背隙:重复定位精度是以任意位置为始点测量零背隙(逆向运行误差小于正向运行误差)不同负载下仍保持相同的定位精度无累积误差。
2,多齿接触:齿(滚销)时常有2-3个处保持接触,正反方向都没有齿侧间隙。
3,高精度:往复定位精度10μm--20μm.
4,低噪音、低振动:轴承齿轮圆滑滚动,啮和紧密,降低噪音、振动减少。
5,实现长距离的高速移动:实现长距离進給,高速行走速度达到每分钟180m以上
6,结构简单:滚轮和齿条两个基本的零件构成,设计上的自由度极高,安装上又很简单。
7,实现节距整数测距:齿距为整数,易于精确测距定位,从而提高移动定位精准度。
  滚轮齿条说明:
滚轮齿条可在运行中保持零机械间隙,它需要系统有适合的装配精度。这种装配精度在系统整体运行中仍然保持约束,使运动可控,为了使产品发挥最佳性能表现,导向系统需与滚轮齿条尽可能保持平行。要注意的事,为保持滚轮装配精度,导向系统和滚轮齿条要整体升降运行,使导向系统和滚轮齿条之间的运行变化误差最小化。

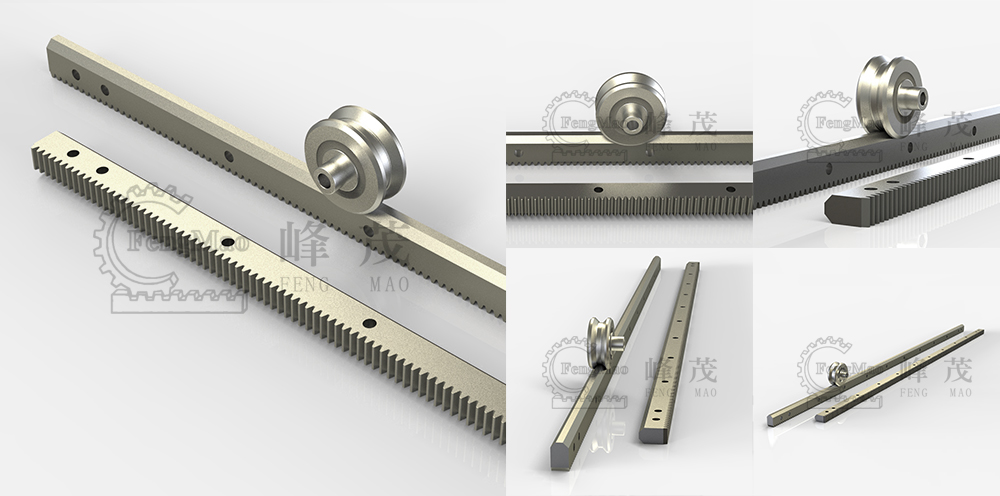

精密V型直齿条导轨产品展示

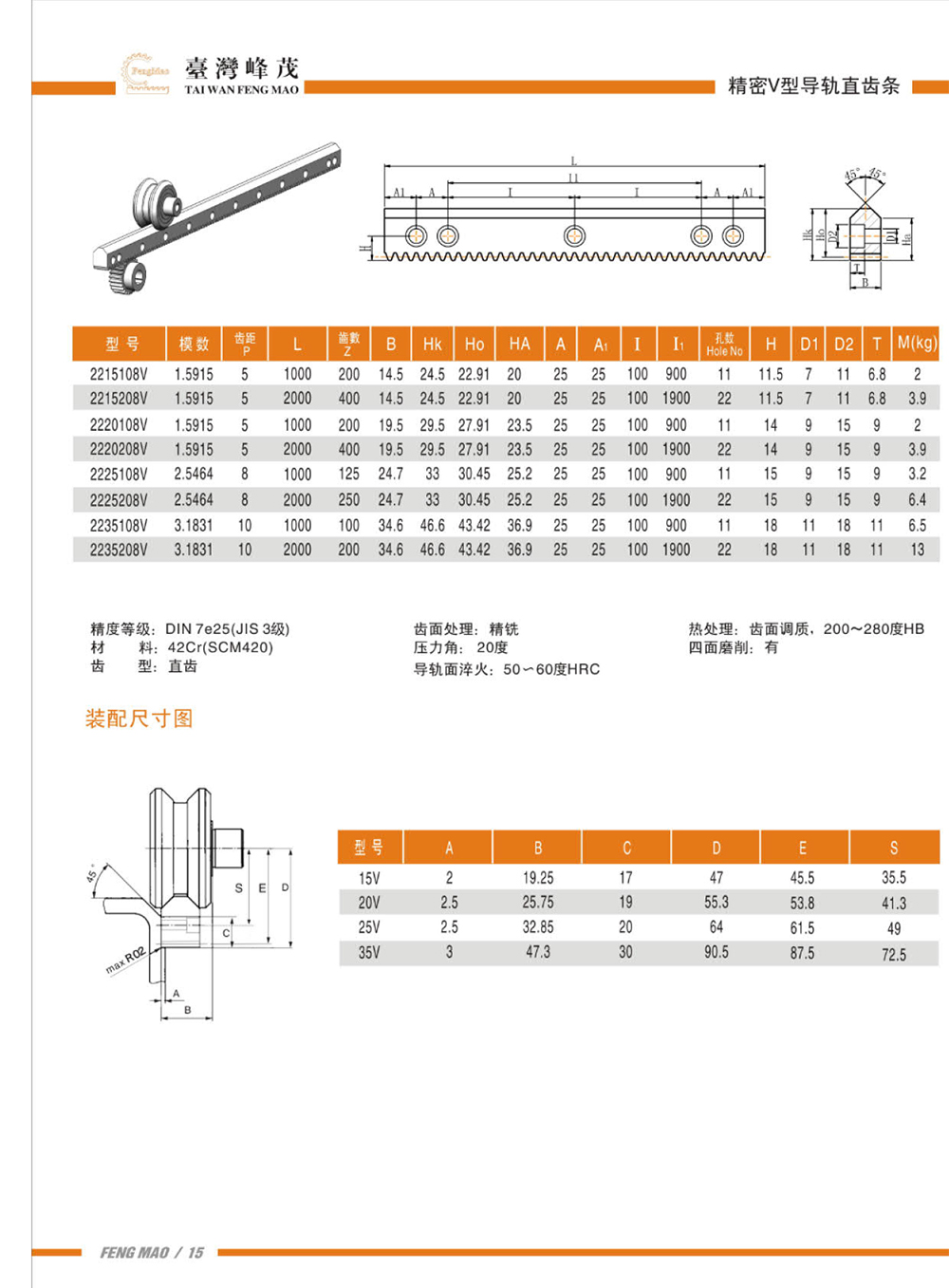

精密V型直齿条导轨产品参数


精密V型直齿条导轨产品应用
