  • 高精度直齿轮整齿距CP5-10

高精度直齿轮整齿距CP5-10

品牌:峰茂
品名:高精度直齿轮
整齿距:CP5-10
精度等级:DIN6h25(JIS2级)
材质:16MnCr5
型号:详细请咨询客服
全国热线

13546968789


一、高精度齿轮介绍
  齿轮同样也有直齿和斜齿,模数1~12,可按图定制。广泛应用在很多领域,齿轮与齿轮的紧密配合使用,齿轮与齿条配合使用,包括需要定位精度和重复定位精度的驱动轴,移动龙门架,搬运机械手,物料搬运,自动化,汽车,航空,机器人,数控机床和物料处理系统等。

、加工流程
材质(C45/42Cr)(16MnCr/20Cr)→2.锻毛坯(下料)锻造毛坯至尺寸/截切毛坯至尺寸→3.调质/回火正火处理/退火处理,去除应力→4.精车加工精车齿轮内外孔形状/精车齿轮内外孔形状→5.倒角/螺纹孔(倒角面倒角/打螺纹孔)(倒角面倒角/打螺纹孔)→6.滚齿(滚齿轮齿形状)(滚齿轮齿形状)→7.高频淬火(齿面高频淬火加硬)(齿面渗碳加硬)→8.两端切顶铣两端,保证长度及无限拼特性→9.精磨精磨四面及拼接端→10.高频淬火齿面高频淬火加硬→11.时效稳定高频后形变及应力等→12.内外磨磨平面及磨内外圆
→13.硬刮/磨削磨削齿面或硬刮齿面→14.去毛刺/挤棱去除毛刺,锐角倒屯,挤棱→15.清洗清洗杂质与异物→16.校直校直直线度及平行度 垂直度→17.清洗清洗杂质与异物→18.三座标及齿轮检测仪检测检测齿型,精度,硬度,直线度,垂直度,平行度等→20.刻标识根据规格型号雕刻标识型号→21.上油浸泡上油防止生锈→22.包装/入库包装清点入库

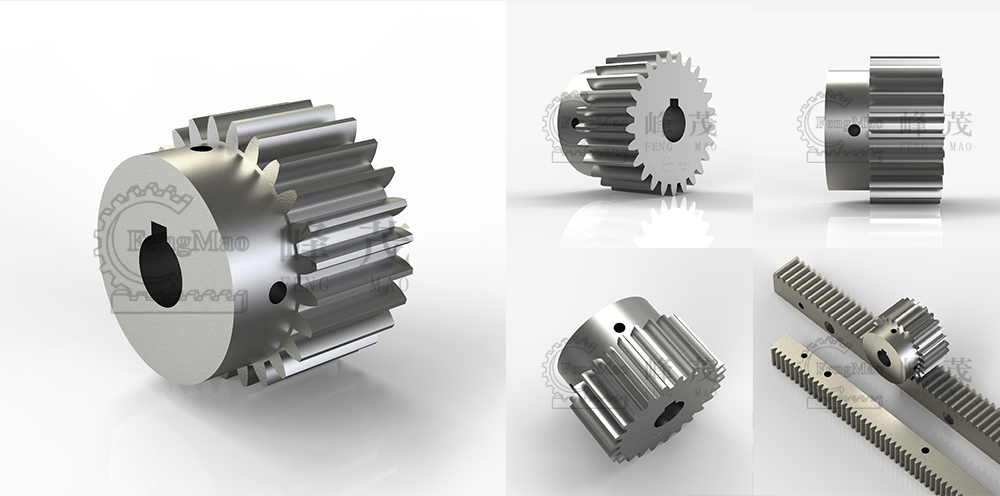

高精度直齿轮整齿距CP5-10产品展示

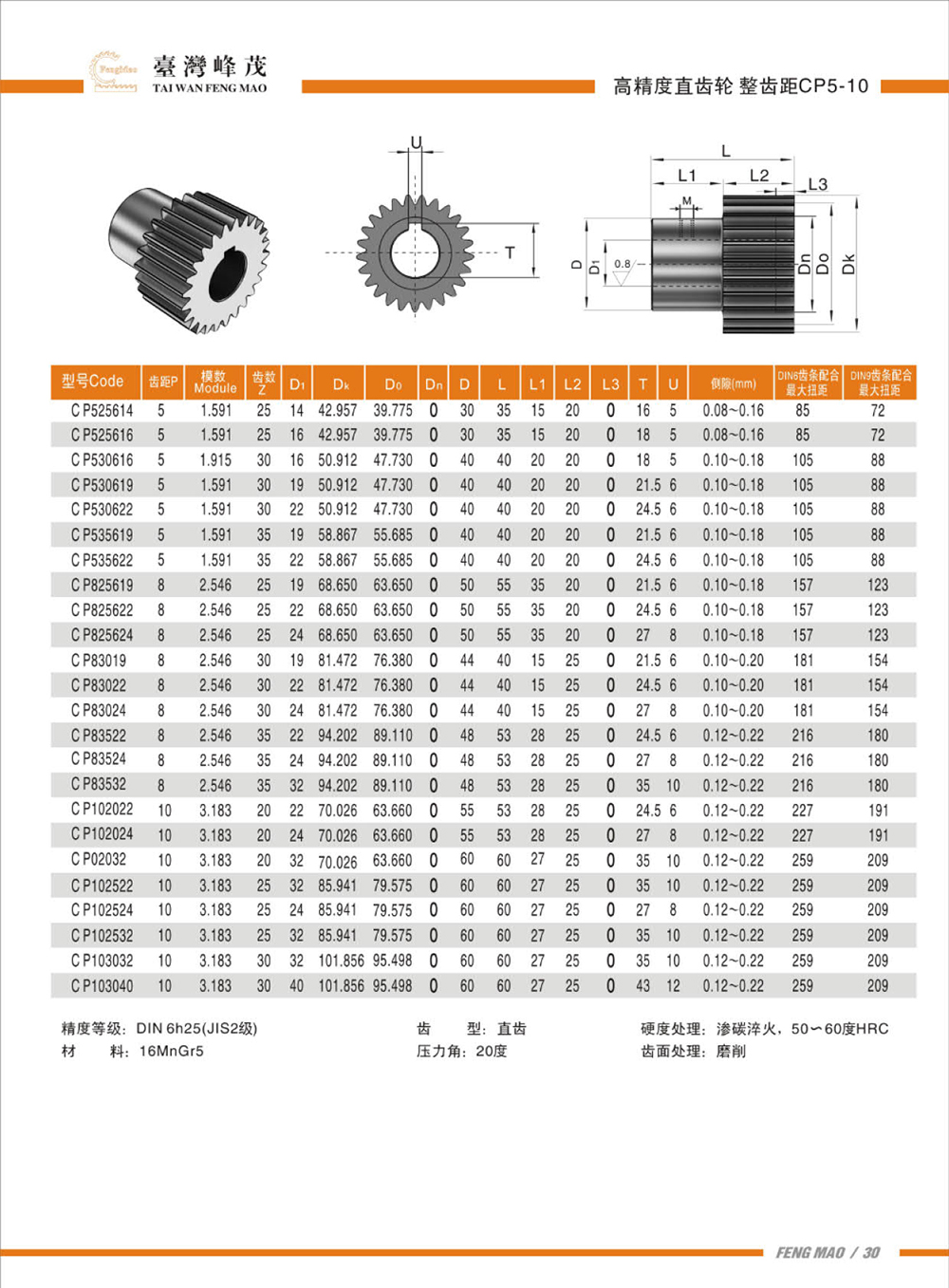

高精度直齿轮整齿距CP5-10产品参数


高精度直齿轮整齿距CP5-10产品应用
