齿轮的结构及参数

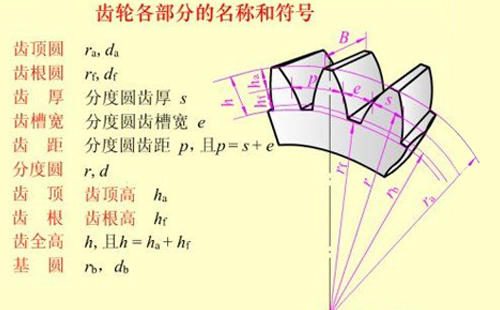

齿轮的组成结构一般有轮齿、齿槽、端面、法面、齿顶圆、齿根圆、基圆和分度圆。

由于齿轮的分度圆直径 d 可由其周长 zp 确定，即d = zp/π。为便于设计、计算、制造和检验，令p/π= m ，m 称为产品的模数，并已标准化。它是决定齿轮大小的主要参数。分度圆直径d=mZ，所以m=d/z。

一个齿轮的轮齿总数叫齿数，用Z表示。小齿轮的齿数可取为z1=20~40。开式（半开式）齿轮传动，由于轮齿主要为磨损失效，为使产品不致过小，故小齿轮不亦选用过多的齿数，一般可取z1=17~20。

两齿轮啮合时，总是一个齿轮的齿顶进入另一个齿轮的齿根，为了防止热膨胀顶死和具有储成润滑油的空间，要求齿根高大于齿顶高。为次引入了齿顶高系数和顶隙系数。

正常齿：h*a =1；  C*=0.25 ;  短齿：h*a =0.8；  C*=0.3

一对相互啮合的齿轮，模数、压力角必须相等。标准齿轮的压力角（对单个产品而言即为齿形角）为20°。

即分度圆压力角，并规定其标准值为α=20°。它是决定齿轮齿廓形状的主要参数。

分度圆直径 d=mZ/cosβ

压力角rb=rcosα=1/2mzcosα

在两齿轮节圆相切点P处，两齿廓曲线的公法线（即齿廓的受力方向）与两节圆的公切线（即P点处的瞬时运动方向）所夹的锐角称为压力角，也称啮合角。对单个齿轮即为齿形角。标准齿轮的压力角一般为20”。在某些场合也有采用α＝14.5° 、15° 、22.50°及25°等情况。
