齿轮加工的六种方法(精)

网站:http://www.fmclct.cn/ 编辑:峰茂厂家 发布日期: 2020.04.11 10:29
渐开线齿轮加工的六种方法(插齿、滚齿、铣齿、剃齿、展成法及成形法磨齿)说明分别如下,供参考了解,相关疑问或需求,可向峰茂厂家免费咨询。

1、插齿

插齿时,插齿刀与工件相当于对圆柱齿轮的啮合。插齿刀的往复运动是插齿的主运动,而插齿刀与工件按一定比关系所作的圆周运动是插齿的进给运动。
插齿是除滚齿以外常用的一种利用展成法的切齿工艺。
插齿

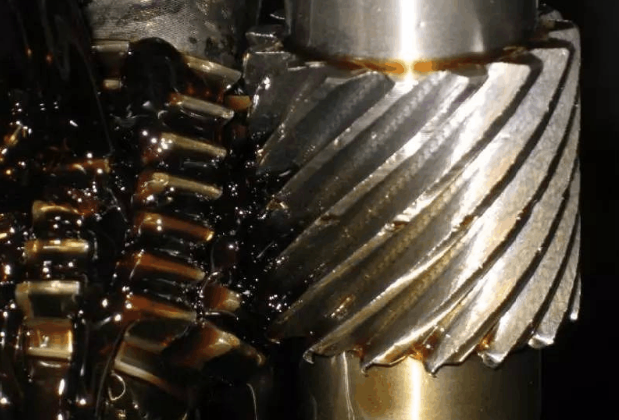

2、滚齿

工作原理相当于—对螺旋齿轮啮合。齿轮滚刀的原型是个螺旋角很大的螺旋齿轮,因齿数很少(通常齿数z=1),牙齿很长,绕在轴上形成—个螺旋升角很小的蜗杆,再经过开槽和铲齿,便成为了具有切削刃和后角的滚刀。
属于展成法加工。
滚齿

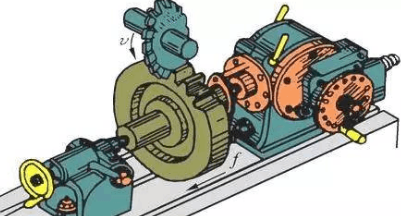

3、铣齿

采用盘形模数铣刀或指状铣刀铣齿属于成形法加工,铣刀刀齿截面形状与齿轮齿间形状相对应。
此种方法加工效率和加工精度均较低,仅适用于单件小批生产。
铣齿

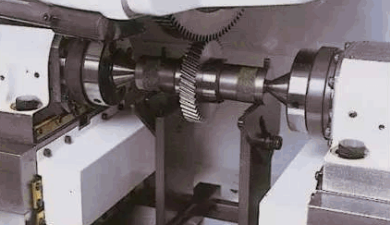

4、剃齿

工作原理是利用弟齿刀与被加工齿轮作自由啮合运动,借助于两者之间的相对滑移,从齿面上剃下很细的切屑,以提高齿面的精度。
剃齿还可形成鼓形齿,用以改善齿面接触区位置。
在大批量生产中,剃齿是非淬硬齿面常用的精加工方法。
剃齿

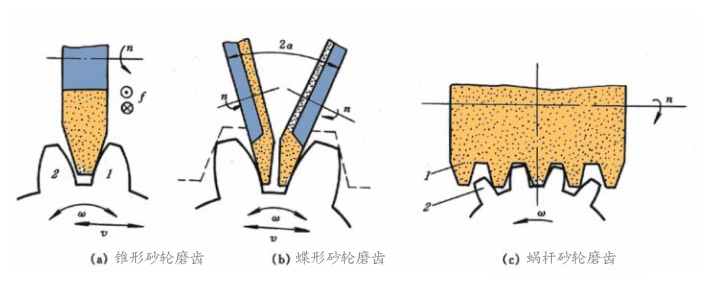

5、展成法磨齿

展成法磨齿可以采用锥形砂轮或碟形砂轮磨削,也可以采用蜗杆砂轮磨削。
展成法磨齿的切削运动与滚齿相似,是一种齿形精加工方法,特別是对于淬硬齿轮,往往是唯一的精加工方法。
展成法磨齿

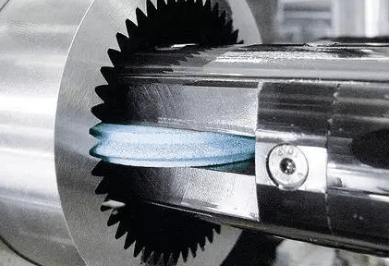

6、成形法磨齿

因砂轮不易修整,使用较少。属于成形法加工。
成形法磨齿
渐开线齿形的齿轮加工以上的6种方法,其实分成形法和展成法的2大类方法的细分,更多技术疑问可向峰茂厂家免费咨询。峰茂-具备插齿、滚齿、铣齿、剃齿、展成法及成形法磨齿等全系列加工工艺,不断完善改进,精密设备加工检测,确保产品的高品质!
